Acoplador de todas las bandas

Los acopladores de ventana dual (DWC) OPTICO se fabrican mediante tecnología de acoplamiento asimétrico. El ancho de banda de los dispositivos comunes puede alcanzar ± 40 nm y el de los dispositivos de ultra ancho de banda puede alcanzar ± 80 nm.

Envíeconsulta

Descargar

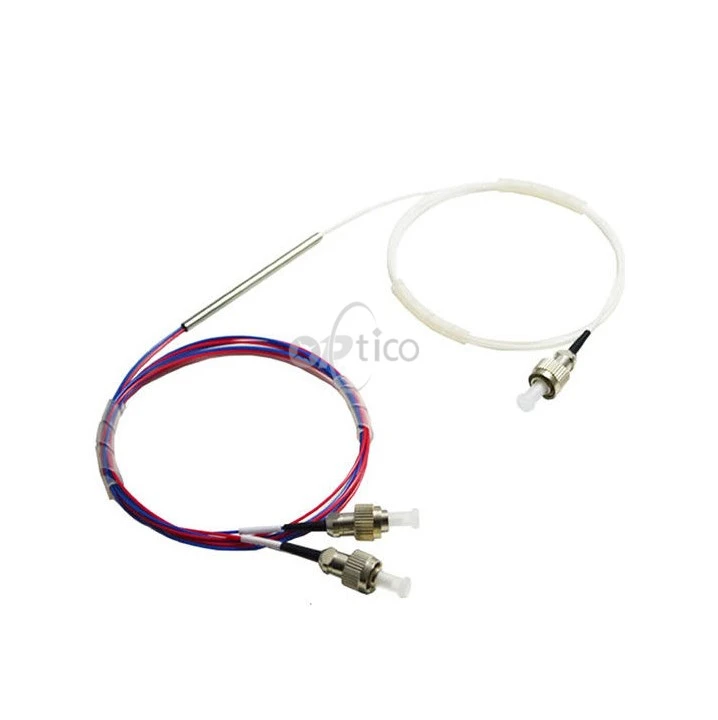

Acoplador de fibra de todas las bandas

OPTICO All Band Coupler (ABC) se fabrica con una tecnología de acoplamiento especial y su ancho de banda operativo se puede extender a 1260-1620nm, lo que tiene ventajas de baja pérdida y PDL, alta estabilidad y alta confiabilidad.

Parámetro		Acoplador de todas las bandas
Longitud de onda operativa (nm)		1260-1620
Banda ancha operativa (nm)		±40
Pérdida excesiva típica (dB)		Menor o igual a 0.07
Pérdida de inserción (dB)	50/50	Menor o igual a 3,8
	45/55	Menor o igual a 4,5/3,45
	40/60	Menor o igual a 5,1/3,1
	35/65	Menor o igual a 5,7/2,7
	33/67	Menor o igual a 6.0/2,55
	30/70	Menor o igual a 6,4/2,3
	25/75	Menor o igual a 7,4/2.0
	20/80	Menor o igual a 8,3/1,7
	15/85	Menor o igual a 9,9/1,4
	10/90	9,10~11,10 Menor o igual a 1,15
	5/95	11,90~14,30 Menor o igual a 0,80
	3/97	13,85~16,75 Menor o igual a 0.75
	2/98	15,45~18,75 Menor o igual a 0.70
	1/99	18,25~21,95 Menor o igual a 0.65
PDL(dB)	Menor o igual a 0.15
Directividad (dB)	Mayor o igual a 55
Temperatura (grados)	-40~85
